Najważniejsze informacje

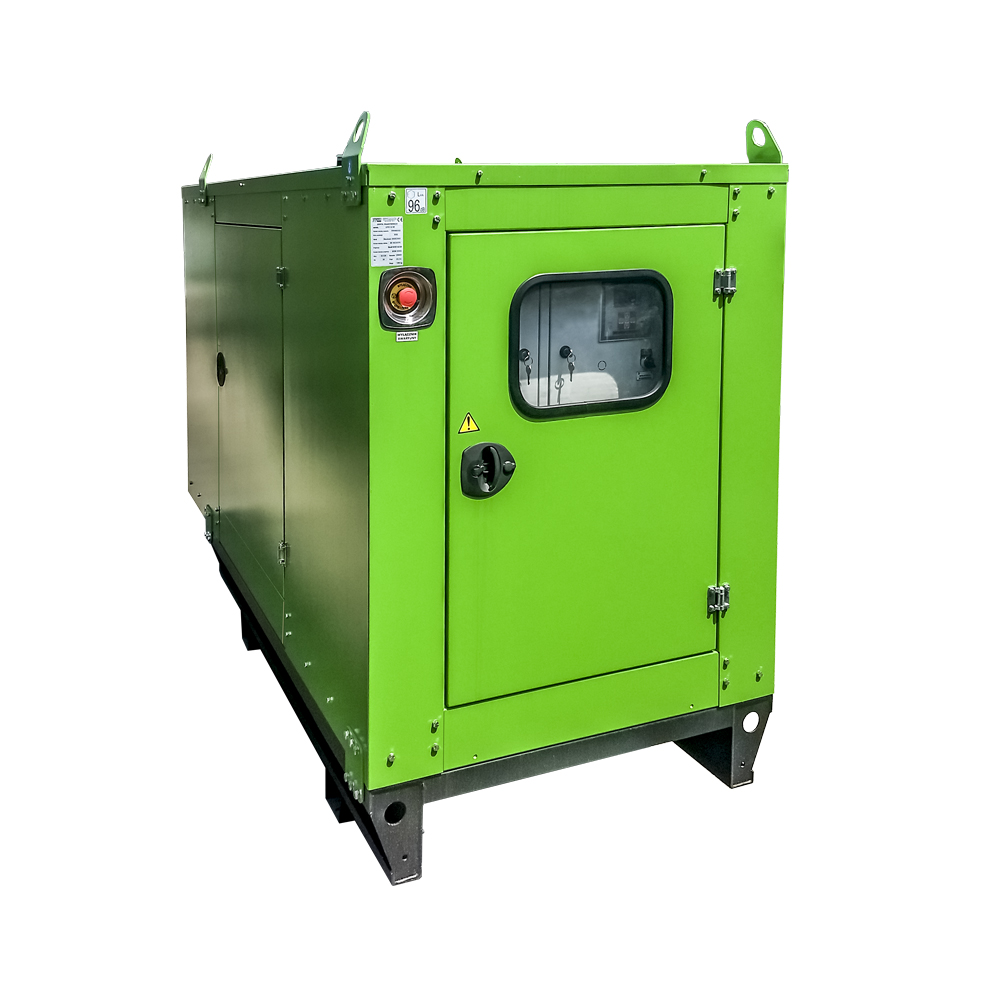

Niezawodny agregat prądotwórczy GPW 20 B oferowany przez sprawdzonego polskiego producenta, to urządzenie trójfazowe, o niewielkich gabarytach i wysokiej ekonomii pracy.
Modułowa obudowa, którą wykonaliśmy z galwanizowanej blachy, zabezpieczona jest antykorozyjnie przez lakierowanie proszkowe.
Obudowę zaprojektowaliśmy pod kątem ułatwienia czynności obsługowych i serwisowych. Posiada ona zamykane drzwi a panel sterowania zabezpieczony jest przed czynnikami atmosferycznymi pokrywą z oknem rewizyjnym.
Nowoczesny czterosuwowy silnik, o podwyższonej trwałości gwarantuje bezpieczeństwo i niezawodność pracy.
Agregat prądotwórczy wyposażyliśmy standardowo w:
- silnik spalinowy,
- prądnicę sprzężoną z silnikiem,
- stalową ramę,
- zbiornik paliwa,
- wibroizolatory,
- tłumik wydechu z kompensatorem,
- niezbędne płyny eksploatacyjne silnika i akumulatora (bez paliwa),
- instalację elektryczną,
- akumulator rozruchowy,
- szafę sterowania i zabezpieczeń,
- wyłącznik główny (zabezpieczenie prądnicy),
- sterownik agregatu,
- przycisk bezpieczeństwa STOP-AWARIA,
- zaciski odbioru mocy.
Jako opcja do generatora dostępne są:
- układ Automatycznego Załączania Rezerwy (SZR) (Samoczynne Załączanie Rezerwy),
- zabudowa dźwiękoszczelna,
- zabudowa w kontenerze,
- instalacja odprowadzania spalin,
- instalacja wentylacyjna,
- powiększony (lub dodatkowy zewnętrzny) zbiornik paliwa,
- obsługa gwarancyjna i pogwarancyjna.
Panel sterowania, dzięki czujnikom wykorzystanym przy budowie zespołu prądotwórczego, pozwala monitorować pracę zespołu i jego parametry elektryczne.
Przeglądy gwarancyjne powinny być dokonywane co 200 Rh (roboczogodzin) lub raz w roku (w zależności co wystąpi pierwsze).
* Producent zastrzega sobie możliwość zmiany danych zawartych w opisie produktu. Wszystkie zdjęcia są ilustracjami poglądowymi.
Dane techniczne
| parametr [jm] |
wartość |
| Parametry elektryczne agregatu |
| LTP – Moc maksymalna [kVA] |
20,0 |
| LTP – Moc maksymalna [kW] |
16,0 |
| PRP – Moc znamionowa [kVA] |
18,0 |
| PRP – Moc znamionowa [kW] |
15,0 |
| Napięcie [V] |
400 / 230 |
| Współczynnik mocy [cos φ] |
0,8 |
| Prąd znamionowy [A] |
28,9 |
| Częstotliwość [Hz] |
50 |
| Ilość faz |
3 |
| Parametry gabarytowo-masowe – generator otwarty GPW 20 BO |
| Długość [mm] |
2050 |
| Szerokość [mm] |
1054 |
| Wysokość [mm] |
1470 |
| Waga (bez paliwa) [kg] |
– |
| Pojemność zbiornika paliwa [l] |
250 |
| Parametry gabarytowo-masowe – generator zabudowany GPW 20 BZ |
| Długość [mm] |
2525 |
| Szerokość [mm] |
1090 |
| Wysokość [mm] |
1734 |
| Waga (bez paliwa) [kg] |
– |
| Pojemność zbiornika paliwa [l] |
250 |
| Dane silnika |
| Model silnika |
BAUDOUIN 4M06G22/5 |
| Rodzaj paliwa |
Olej Napędowy |
| Pojemność skokowa [cm3] |
2300 |
| Ilość cylindrów |
4 |
| Moc silnika [kW] |
23,0 |
| Prędkość obrotowa [obr./min] |
1500 |
| Regulator prędkości obrotowej |
elektroniczny |
| Czynnik chłodzący |
płyn glikolowy |
| Ilość czynnika chłodzącego [l] |
16,0 |
| Rodzaj oleju |
15W40 |
| Ilość oleju w układzie smarowania [l] |
11,5 |
| Rodzaj rozruchu |
elektryczny |
| Okres pomiędzy wymianami płynu chłodzącego [Rh / lata] |
2000 / 2* |
| Okres pomiędzy wymianami oleju / filtra oleju / filtra paliwa [Rh / lata] |
200 / 1* |
| Parametry eksploatacyjne – zużycie paliwa / czas pracy / poziom hałasu |
| Zużycie paliwa (50% procent obciążenia) [l/h] |
3,2 |
| Zużycie paliwa (75% procent obciążenia) [l/h] |
4,5 |
| Zużycie paliwa (100% procent obciążenia) [l/h] |
6,1 |
| Czas pracy na pełnym zbiorniku paliwa (50% mocy) [h] |
78,1 |
| Czas pracy na pełnym zbiorniku paliwa (75% mocy) [h] |
55,6 |
| Czas pracy na pełnym zbiorniku paliwa (100% mocy) [h] |
41,0 |
| Gwarantowany poziom hałasu [dB] |
<96 |
| Dane prądnicy |
| Model prądnicy |
Marelli Motori MXB 180 XA4 |
| Rodzaj |
bezszczotkowa, synchroniczna |
| Regulacja prądnicy |
elektroniczna AVR |
| Klasa izolacji |
H |
| Stopień ochrony prądnicy [IP] |
23 |
| Dane instalacyjne |
| Minimalna długość fundamentu [mm] |
2350 |
| Minimalna szerokość fundamentu [mm] |
1354 |
| Zalecane przewody odbioru mocy (linka) [X x mm2] |
5 x 6 ** |
| Zalecane przewody do automatyki SZR (linka) [X x mm2] |
7 x 1,5 |
| Zalecane przewody dla potrzeb własnych (linka) [X x mm2] |
3 x 2,5 |
* – w zależności, co nastąpi pierwsze (Rh – roboczogodzina)
** – ostateczny dobór kabla powinien być przeprowadzony przez projektanta instalacji zgodnie z normą PN-IEC 60364
Producent zastrzega sobie możliwość zmian technicznych i nieznacznego rzeczywistego wyglądu produktu.
